一、什么是DH-9705型剩余電流式電氣火災監控探測器

DH-9705型剩余電流式電氣火災監控探測器（以下簡稱探測器）為電路漏電流的檢測設備，實時監控著供電線路的剩余電流，當供電線路的剩余電流達到設定的報警門限時，立即向電氣火災監控設備發出報警信號，實現漏電報警的功能。

二、DH-9705型剩余電流式電氣火災監控探測器特點

1. 當被保護線路剩余電流達到報警設定值時，探測器應在30s內發出報警信號；

2. 探測器報警設定值不應小于200mA，不應大于1000mA，且探測器報警值應在報警設定值的95％～105％之間；

3. 探測器以無極性二線制總線方式與我公司電氣火災監控設備連接，無需另外供電，安裝使用簡單方便；

4. 探測器采用獨特的交流檢測電路，無需調零，且探測靈敏度高，耗電少，工作穩定可靠；

5. 內置高檔MCU，應用先進的剩余電流采集及火災判斷算法，具備強大的分析、判斷能力，實時對漏電流進行監視和報警，極大地提高了整個系統探測火災隱患的可靠性、實時性、準確性；

6. 探測器采用電子編碼方式，每個探測器都有唯一的地址編碼，現場編碼簡單、方便；

7. 用LED發光管指示探測器狀態：正常時約每12秒閃亮一次綠燈；報警時紅色指示燈常亮。

三、DH-9705型剩余電流式電氣火災監控探測器的應用場景

廣泛用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。

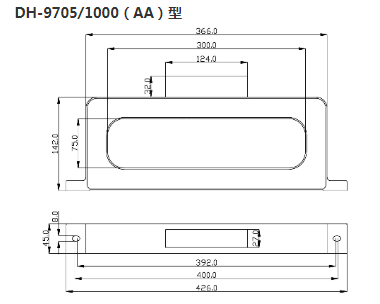

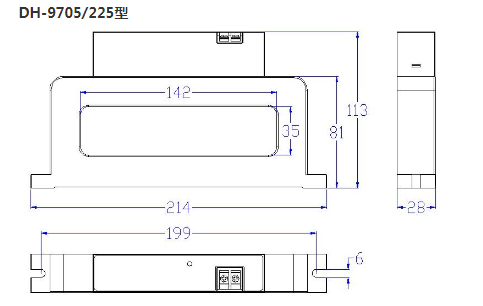

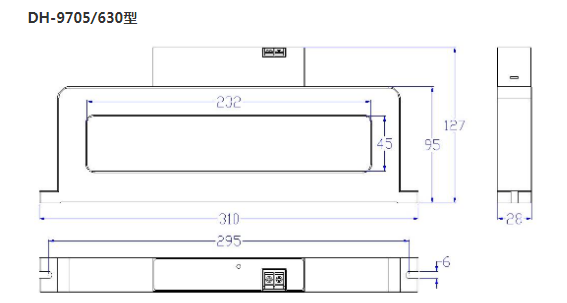

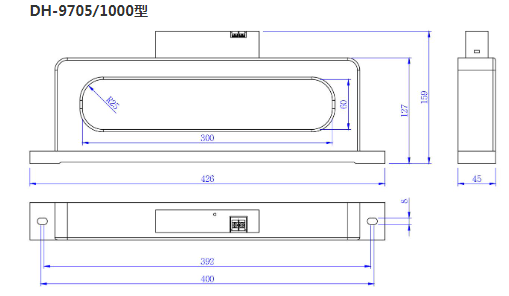

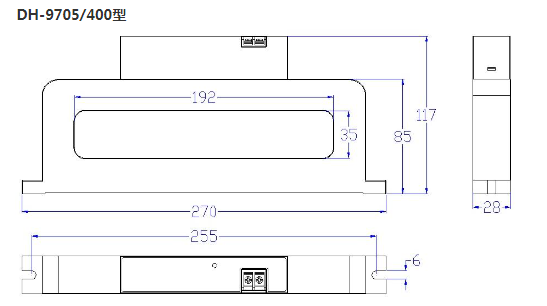

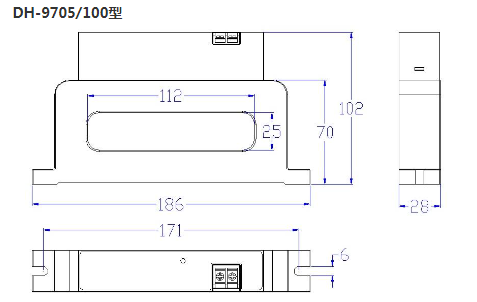

四、DH-9705型剩余電流式電氣火災監控探測器尺寸圖（單位：mm）

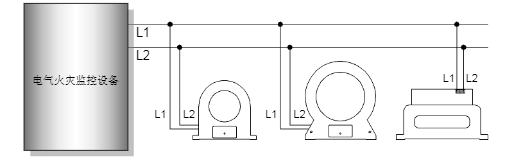

五、DH-9705型剩余電流式電氣火災監控探測器的接線方式

將探測器接線端子L1、L2分別與電氣火災監控設備的總線L1、L2相連接，不分極性。

六、DH-9705型剩余電流式電氣火災監控探測器安裝方式

1. 將安裝螺釘（Ф6mm）穿過安裝孔，用螺釘將探測器固定在配電箱底板上；

2. 將保護回路的火線、零線同時穿過剩余電流互感器后再連接到用電設備；

3. 連接探測器與電氣火災監控設備信號總線。

七、DH-9705型剩余電流式電氣火災監控探測器施工注意事項

1. 探測器應安裝在干燥的環境中；

2. 應確保探測器安裝牢固；

3. 定期檢查探測器運行正常與否；

4. 被測線路安裝布線時，必須嚴格區分N線和PE線，穿過剩余電流互感器的N線，不得作為PE線，不得重復接地。PE線不得穿過剩余電流互感器；

5. 探測器在配電柜（箱）內安裝，要特別注意施工安全，要在斷電情況下施工，并注意強弱電分開走線，單獨敷設探測器信號總線。杜絕接錯線或搭線，以免造成強電串入探測器而燒毀電氣火災監控系統中的設備。
