工作環境 ：溫度:-10℃～+40℃，相對濕度≤93%（40℃±2℃無凝露）
工作電壓：DC24V(脈沖調制)
工作電流：監視狀態＜0.8mA,報警狀態＜1.5mA
過線電流容量 ：0~63A；0~160A；0~400A
過線孔徑：45mm/65mm/100mm
測量范圍：0~1000mA
剩余電流報警值：100~1000mA連續可調
接線方式：無極性二總線制
編碼類型：電子編碼型，編碼范圍:1~324
執行標準：GB14287.2-2014《電氣火災監控系統第二部分:剩余電流式電氣火災監控探測器》
一、什么是剩余電流式電氣火災監控探測器DH-9706型
DH-9706型剩余電流式電氣火災監控探測器（以下簡稱探測器），是電路漏電流的檢測設備，實時監控著供電線路的剩余電流，當供電線路的剩余電流達到設定的報警門限時，立即向電氣火災監控設備發出報警信號，實現漏電報警的功能。
二、剩余電流式電氣火災監控探測器DH-9706型特點
1. 當被保護線路剩余電流達到報警設定值時，探測器應在30s內發出報警信號；
2. 探測器報警設定值不應小于100mA，不應大于1000mA，且探測器報警值應在報警設定值的95%～105%之間；
3. 探測器以無極性二線制總線方式與我公司電氣火災監控設備連接，無需另外供電，安裝使用簡單方便；
4. .探測器采用獨特的交流檢測電路，無需調零，且探測靈敏度高，耗電少，工作穩定可靠；
5. 內置高檔MCU，應用先進的剩余電流采集及火災判斷算法，具備強大的分析、判斷能力，實時對漏電流進行監視和報警，極大地提高了整個系統探測火災隱患的可靠性、實時性、準確性；
6. 探測器采用電子編碼方式，每個探測器都有唯一的地址編碼，現場編碼簡單、方便；
7. 用LED發光管指示探測器狀態：正常時約每12秒閃亮一次綠燈；報警時紅色指示燈常亮。
三、剩余電流式電氣火災監控探測器DH-9706型的應用場景
廣泛用于危險品場所、高層建筑、公共場所及住宅樓宇的單元供電系統。

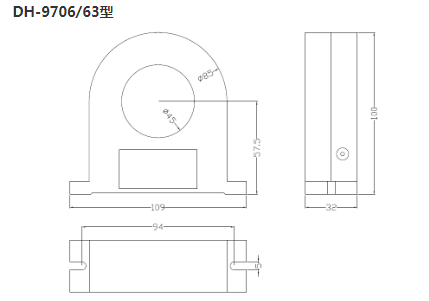

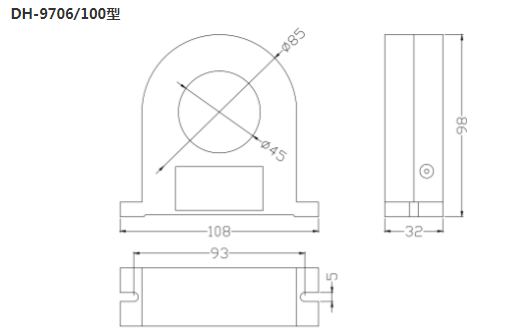

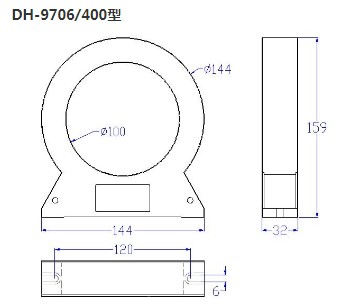

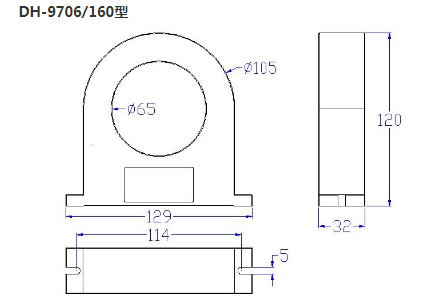

四、剩余電流式電氣火災監控探測器DH-9706型尺寸圖（單位：mm）
五、剩余電流式電氣火災監控探測器DH-9706型的接線方式

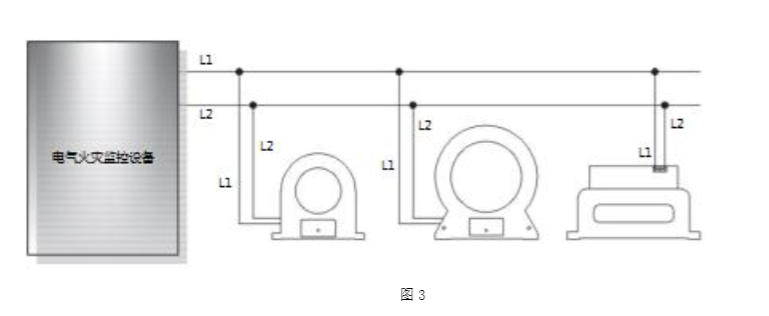

如圖3所示，將探測器接線端子L1、L2分別與電氣火災監控設備的總線L1、L2相連接，不分極性。
點擊下方鏈接跳轉至搜索頁面，查找對應關鍵詞，即可下載相關產品的使用說明書
http://www.bjhhxy.cn/download/dqhzjkxt52.html
